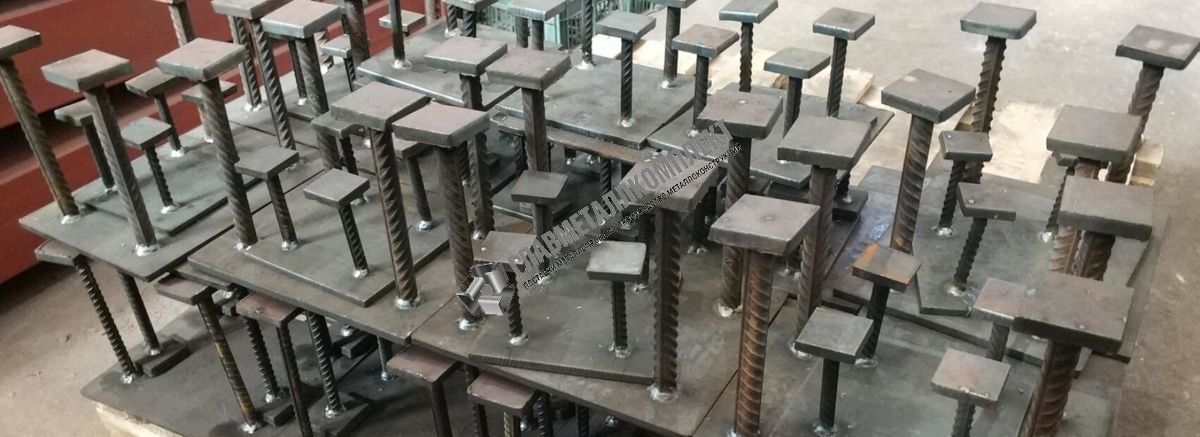

Закладные изделия МН 601-615

Закладные изделия МН 601-615 серии 1.400-15 заказать по выгодной цене в Ханты-Мансийске предлагает компания ТПК МеталлПром. Технические характеристики и чертежи по закладным деталям с МН 601 до МН 615 представлены ниже.

Закладные изделия МН 601-615, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

Закладные детали МН 601-615: технические характеристики и чертежи

Закладные изделия МН 601
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 601
Закладные изделия МН 601
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб8
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф12AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф10AIII
Сечание трубы20
Длина трубы, мм190
Выборка стали на 1 изделие (профильная сталь), кг-б=89.4
Выборка стали на 1 изделие (труба), кгТр.200.3
Выборка стали на 1 изделие (арм. AIII ф10), кг0.7
Выборка стали на 1 изделие (арм. AIII ф12), кг1.1
Итого, кг11.5
Обозначение детали1.400-15.B1.610
Закладные изделия МН 602
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 602
Закладные изделия МН 602
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб8
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф12AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф10AIII
Сечание трубы20
Длина трубы, мм190
Выборка стали на 1 изделие (профильная сталь), кг-б=89.4
Выборка стали на 1 изделие (труба), кгТр.200.3
Выборка стали на 1 изделие (арм. AIII ф10), кг0.7
Выборка стали на 1 изделие (арм. AIII ф12), кг1.4
Итого, кг11.8
Обозначение детали1.400-15.B1.610-01
Закладные изделия МН 603
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 603
Закладные изделия МН 603
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб8
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф12AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф10AIII
Сечание трубы20
Длина трубы, мм240
Выборка стали на 1 изделие (профильная сталь), кг-б=89.4
Выборка стали на 1 изделие (труба), кгТр.200.4
Выборка стали на 1 изделие (арм. AIII ф10), кг0.9
Выборка стали на 1 изделие (арм. AIII ф12), кг1.4
Итого, кг12.1
Обозначение детали1.400-15.B1.610-02
Закладные изделия МН 604
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 604
Закладные изделия МН 604
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб8
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф12AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф10AIII
Сечание трубы20
Длина трубы, мм240
Выборка стали на 1 изделие (профильная сталь), кг-б=89.4
Выборка стали на 1 изделие (труба), кгТр.200.4
Выборка стали на 1 изделие (арм. AIII ф10), кг0.9
Выборка стали на 1 изделие (арм. AIII ф12), кг1.8
Итого, кг12.5
Обозначение детали1.400-15.B1.610-03
Закладные изделия МН 605
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 605
Закладные изделия МН 605
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб10
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф16AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф12AIII
Сечание трубы20
Длина трубы, мм240
Выборка стали на 1 изделие (профильная сталь), кг-б=1011.8
Выборка стали на 1 изделие (труба), кгТр.200.4
Выборка стали на 1 изделие (арм. AIII ф12), кг1.2
Выборка стали на 1 изделие (арм. AIII ф16), кг3.3
Итого, кг16.7
Обозначение детали1.400-15.B1.610-04
Закладные изделия МН 606
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 606
Закладные изделия МН 606
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб8
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф12AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф10AIII
Сечание трубы20
Длина трубы, мм290
Выборка стали на 1 изделие (профильная сталь), кг-б=89.4
Выборка стали на 1 изделие (труба), кгТр.200.5
Выборка стали на 1 изделие (арм. AIII ф10), кг1
Выборка стали на 1 изделие (арм. AIII ф12), кг1.8
Итого, кг12.7
Обозначение детали1.400-15.B1.610-05
Закладные изделия МН 607
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 607
Закладные изделия МН 607
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб10
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф16AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф12AIII
Сечание трубы20
Длина трубы, мм290
Выборка стали на 1 изделие (профильная сталь), кг-б=1011.8
Выборка стали на 1 изделие (труба), кгТр.200.5
Выборка стали на 1 изделие (арм. AIII ф12), кг1.4
Выборка стали на 1 изделие (арм. AIII ф16), кг3.3
Итого, кг17
Обозначение детали1.400-15.B1.610-06
Закладные изделия МН 608
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 608
Закладные изделия МН 608
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб8
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф12AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф10AIII
Сечание трубы20
Длина трубы, мм290
Выборка стали на 1 изделие (профильная сталь), кг-б=89.4
Выборка стали на 1 изделие (труба), кгТр.200.5
Выборка стали на 1 изделие (арм. AIII ф10), кг1
Выборка стали на 1 изделие (арм. AIII ф12), кг2.2
Итого, кг13.1
Обозначение детали1.400-15.B1.610-07
Закладные изделия МН 609
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 609
Закладные изделия МН 609
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб10
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф16AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф12AIII
Сечание трубы20
Длина трубы, мм290
Выборка стали на 1 изделие (профильная сталь), кг-б=1011.8
Выборка стали на 1 изделие (труба), кгТр.200.5
Выборка стали на 1 изделие (арм. AIII ф12), кг1.4
Выборка стали на 1 изделие (арм. AIII ф16), кг4
Итого, кг17.7
Обозначение детали1.400-15.B1.610-08
Закладные изделия МН 610
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 610
Закладные изделия МН 610
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб8
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф12AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф10AIII
Сечание трубы20
Длина трубы, мм290
Выборка стали на 1 изделие (профильная сталь), кг-б=89.4
Выборка стали на 1 изделие (труба), кгТр.200.5
Выборка стали на 1 изделие (арм. AIII ф10), кг1
Выборка стали на 1 изделие (арм. AIII ф12), кг2.6
Итого, кг13.5
Обозначение детали1.400-15.B1.610-09
Закладные изделия МН 611
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 611
Закладные изделия МН 611
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб10
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф16AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф12AIII
Сечание трубы20
Длина трубы, мм290
Выборка стали на 1 изделие (профильная сталь), кг-б=1011.8
Выборка стали на 1 изделие (труба), кгТр.200.5
Выборка стали на 1 изделие (арм. AIII ф12), кг1.4
Выборка стали на 1 изделие (арм. AIII ф16), кг4.7
Итого, кг18.4
Обозначение детали1.400-15.B1.610-10
Закладные изделия МН 612
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 612
Закладные изделия МН 612
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб8
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф12AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф10AIII
Сечание трубы20
Длина трубы, мм390
Выборка стали на 1 изделие (профильная сталь), кг-б=89.4
Выборка стали на 1 изделие (труба), кгТр.200.7
Выборка стали на 1 изделие (арм. AIII ф10), кг1.2
Выборка стали на 1 изделие (арм. AIII ф12), кг2.6
Итого, кг13.9
Обозначение детали1.400-15.B1.610-11
Закладные изделия МН 613
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 613
Закладные изделия МН 613
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб10
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф16AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф12AIII
Сечание трубы20
Длина трубы, мм390
Выборка стали на 1 изделие (профильная сталь), кг-б=1011.8
Выборка стали на 1 изделие (труба), кгТр.200.7
Выборка стали на 1 изделие (арм. AIII ф12), кг1.7
Выборка стали на 1 изделие (арм. AIII ф16), кг4.7
Итого, кг18.9
Обозначение детали1.400-15.B1.610-12
Закладные изделия МН 614
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 614
Закладные изделия МН 614
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб8
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф12AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф10AIII
Сечание трубы20
Длина трубы, мм390
Выборка стали на 1 изделие (профильная сталь), кг-б=89.4
Выборка стали на 1 изделие (труба), кгТр.200.7
Выборка стали на 1 изделие (арм. AIII ф10), кг1.2
Выборка стали на 1 изделие (арм. AIII ф12), кг3.4
Итого, кг14.7
Обозначение детали1.400-15.B1.610-13
Закладные изделия МН 615
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 615
Закладные изделия МН 615
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб10
Кол-во пластин, шт2
Кол-во и диаметр анкеров (гнутых)(2+2)ф16AIII
Кол-во и диаметр анкеров (прямых)(4+4)ф12AIII
Сечание трубы20
Длина трубы, мм390
Выборка стали на 1 изделие (профильная сталь), кг-б=1011.8
Выборка стали на 1 изделие (труба), кгТр.200.7
Выборка стали на 1 изделие (арм. AIII ф12), кг1.7
Выборка стали на 1 изделие (арм. AIII ф16), кг6.1
Итого, кг20.3
Обозначение детали1.400-15.B1.610-14
Этапы работ
Оставьте заявку на консультацию и мы свяжемся с Вами
Мы в цифрах
Ежегодная отгрузка более
25000

тонн металлопроката

Сортамент - более
17600

единиц металлопроката

Более
11300

новых клиентов в год

Реализованные проекты
Изготовление комплекта мачт связей и прожекторных мачт ПМС-24

Изготовлен и отгружен (12.01.2022 г.) комплект опорных и ограждающих элементов мачт связи МС-31,7 (4 шт.), а также прожекторных мачт ПМС-24 (4шт.)

Изготовление гофрированного листа

Для клиента республики Башкортостан по госзаказу изготовлен гофрированный лист 2х1000х250х30х2500 ГОСТ 9234-74 Ст3пс/сп в количестве 22 шт. Изготовили за 2 смены.

Монтаж металлоконструкций на Леруа Мерлен (ноябрь-декабрь 2022)
Лист гофрированный 15.10.2022

Для укрытия буровой площадки изготовлен гофрированный лист 1,5х1115х30х50х80х2500 по спецпроекту заказчика. Изготовление заняло 12 часов без пересменки, т.к. материал требовался «еще вчера»

Шпильки ф24 21.10.2022

Изготовлена пробная партия тяговых шпилек М24 L=1670мм в кол-ве 200шт. для трамвайных путей в мкр. Академический г. Екатеринбурга. Производительность на данном типоразмере составила 46-50 шт в рабочую смену 8 часов.

КС мачта связи 20.10.2022

Выполнение контрольной сборки антенной мачты связи на открытой площадке ООО «ТПК Металлпром». Сборка 6 секций выполнена за 5 рабочих смен. Задействовано 2 сборщика, стропальщик, манипулятор 5 тонн.

Навесы 10.10.2022
Лист гофрированный 12.10.2022

Для речного порта г. Архангельск изготовлен гофрированный лист 2х1030х450х25 ГОСТ 10551-75 Ст3сп/пс в кол-ве 13шт. Перевозка с Екатеринбурга была согласована сборным грузом, что значительно сэкономило заказчику расходы на перемещение.

Фермы металлические

Фермы из профильной трубы различного сечения 27 тн выполнено за 7 рабочих смен.

Соединительные фланцы фрезерованы, а отверстия сверлены.

РМК 7 комплектов

Ф640 (ф межосевой 540 мм) 10 отверстий 14 шт.

Гайка М30 420 шт. (105 кг)

Шайба М30 140 шт. (7 кг)

Шпилька М30 2,5 м 70 шт.

Отгрузка 21.06.2022 г.

Глобалхолдинг 4 комплекта

Ф1000-800 18 отверстий 8 шт.

Гайка М30 432 шт. (105 кг)

Шайба М30 144 шт. (7,5 кг)

Шпилька М30 1,2 м 72 шт.

Отгрузка 21.06.2022 г.

Резка газом металла толщиной 120 мм
Производство шпилек (футеровочные болты)
Ригель (опорная балка) 67шт

Опорная балка несущей конструкции. Проект сила Сибири

Анкерные блоки (АЗ/АБ/ЗА) М30-М36 со шпилькой 1300 мм

Гибка деталей по чертежу заказчика. Нарезка резьбы на кругах

Закладные детали серии МН1120 ШТ
Координатная пробивка металла, изготовление сита
Изготовление трубчатой мачты
Башмаки для мачты ПМС 21
Изготовление хомутов из арматуры для грохота

Гибка металла + нарезка резьбы

Перила на короне мачты ПМС 21 для навесного оборудования
Лист гофрированный

Толщина до 6 мм, длина до 3200 мм

Гнутые элементы для производства блочно-модульных зданий

Толщина 3-5 мм

Анкерные группы любой сложности и конфигурации

Блок болтов 20 штук

Нержавеющие детали для оборудования протяжки медного кабеля

Количество 2000 штук. Изготовлено за 10 смен

Изделие по чертежам заказчика

ф42, резьба 150 мм. 7 тонн изготовлено за 5 смен

Анкер для георешетки

Анкер для георешетки – при строительстве дорог есть потребность укрепления грунта, так называемого основания дороги. В ХМАО и ЯНАО для прохождения к отдаленным месторождениям используются насыпные дороги из песка, которые необходимо армировать (анкерить) дабы не допустить их расползания. ТПК «МеталлПром» производит анкера для георешетки диаметром от 6 до 16мм. В данном проекте выполненый заказ на 40000 шт анкера 12х1500. Выполнен заказ в течении 5 дней

Компенсаторы 10мм толщина
Один из машиностроительных гигантов на постоянной основе размещает заказы на изготовление различных деталей методом воздушной гибки. Данное изделие –компенсаторы сушильных барабанов. Деталь выполнена из листа г/к 10мм в стали 09Г2С длина гиба 1000мм. Производительность порядка 29 тн в день. ТПК "МеталлПРом производит гибочные работы с 2015 года, накоплен большой технологический опыт.
Ковши для сушильных барабанов 8мм
Один из машиностроительных гигантов на постоянной основе размещает заказы на изготовление различных деталей методом воздушной гибки. Данное изделие –ковши сушильных барабанов. Деталь выполнена из листа г/к 8 мм в стали 09Г2С длина гиба 1000 -1500мм  Производительность порядка 27тн в день.
Обечайка защитная 4мм толщина
Гнутые арматурные элементы
Лист Гофрированный с трапецивидным гофромгофром ГОСТ 9234-74 5мм
Лист гофрированный с трапецивидным гофром ГОСТ 9234-74 5мм – крупный заказ по производству Листа гофрированного с трапецивидным гофром толщиной 5мм сталь РМРС выплнен в рамках проекта плавучей нефтяной платформы на месторождении Ракушинское в каспийском море. Объем заказа превысил 100 тн и  был выполнен в течении 25 дней. ТПК "МеталлПром" производит гофрированные листы  по ГОСТ 9234-74 с 2017года. Призведено уже более 1250тн данной продукции.
Сваи для газпрома
Проект Салехард

Отгрузили 20 т арматуры доставкой 2 полуприцепа в Салехард

Руководители
Скорняков Сергей Александрович
Скорняков Сергей Александрович
Директор
Кудрявцев Сергей Владимирович
Кудрявцев Сергей Владимирович
Руководитель направления Металлоконструкций
Пономарев Николай Александрович
Пономарев Николай Александрович
Руководитель отдела продаж
Русских Олеся Александровна
Русских Олеся Александровна
Главный бухгалтер
Плишкина Наталья Геннадьевна
Плишкина Наталья Геннадьевна
Помощник руководителя

ООО «ТПК «МеталлПром» | ИНН: 6686086779 | ОГРН: 1169658124657 | Цены на сайте не являются публичной офертой
