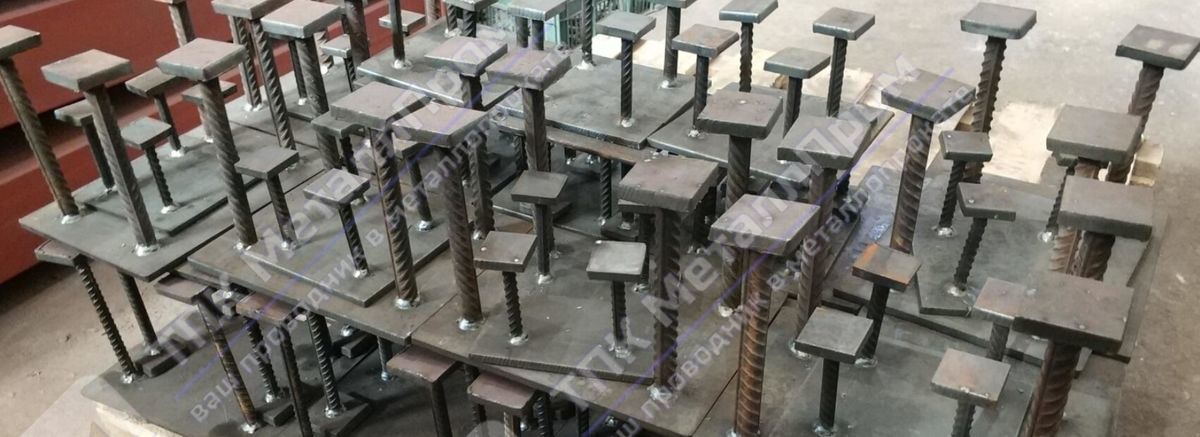

Закладные изделия МН 616-617

Закладные изделия МН 616-617 серии 1.400-15 заказать по выгодной цене в Ханты-Мансийске предлагает компания ТПК МеталлПром. Технические характеристики и чертежи по закладным деталям с МН 616 до МН 617 представлены ниже.

Закладные изделия МН 616-617, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

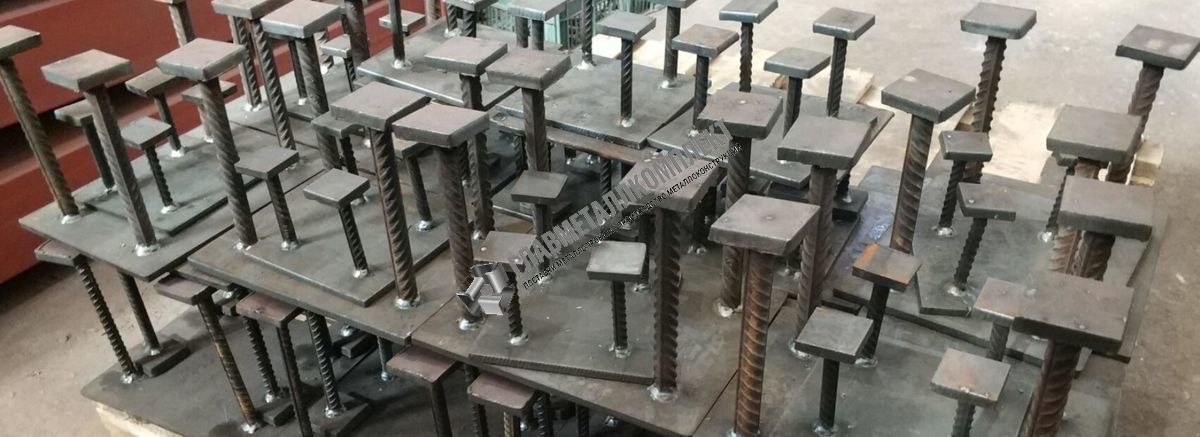

Закладные детали МН 616-617: технические характеристики и чертежи

Закладные изделия МН 616
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 616
Закладные изделия МН 616
Размер пластины, мм А 300
Размер пластины, мм B 300
Размер пластины, мм б 10
Кол-во пластин, шт   2
Кол-во и диаметр анкеров (прямых)   (6+6)ф12AIII
Сечание трубы   20
Длина трубы, мм   530
Выборка стали на 1 изделие (профильная сталь), кг -б=10 16.6
Выборка стали на 1 изделие (труба), кг Тр.20 0.9
Выборка стали на 1 изделие (арм. AIII ф12), кг   4.8
Итого, кг   22.3
Обозначение детали   1.400-15.B1.610-16
Закладные изделия МН 617
Наименование характеристики Обозначение Значение закладных изделий
МН 617
Закладные изделия МН 617
Размер пластины, мм А 300
Размер пластины, мм B 300
Размер пластины, мм б 12
Кол-во пластин, шт   2
Кол-во и диаметр анкеров (прямых)   (8+8)ф12AIII
Сечание трубы   20
Длина трубы, мм   530
Выборка стали на 1 изделие (профильная сталь), кг -б=10 3.2
Выборка стали на 1 изделие (профильная сталь), кг -б=12 17
Выборка стали на 1 изделие (труба), кг Тр.20 0.9
Выборка стали на 1 изделие (арм. AIII ф12), кг   6.4
Итого, кг   27.5
Обозначение детали   1.400-15.B1.610-17
